7 Segment 출력 예제

카켈 2007. 3. 24. 23:55

VHDL 을 배우다가 Verilog 배우니깐 적응이 안되네요. 처음으로 7 Segment 출력하는 코드를 만들어 봤습니다. xilinx 9.1i 를 썼는데 자원을 너무 차지 하는 바람에 7.1i 로 바꾸었습니다. 한결 가볍습니다. 스펙에 따라 설정이 다르므로 다른 기기에 맞게 파일을 적당히 바꾸지 않는다면 작동이 안 됩니다. 코드 설명은 주석을 보시기 바랍니다;;

작동 내용
LED 4개에 0 부터 9까지 숫자를 딱 맞게 출력하는 내용입니다.

코드 다운 받기

invalid-file

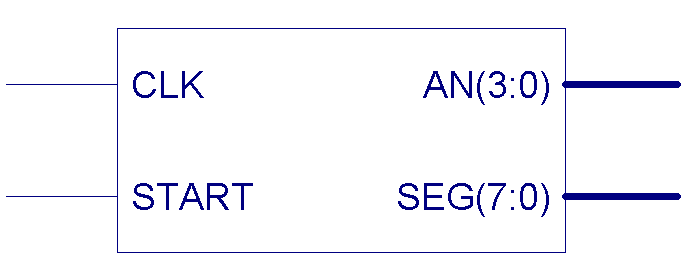

RTL 스키메틱

Working_1.v 파일

`timescale 1ns / 1ps
////////////////////////////////////////////////////////////////////////////////
// Company: Korea Univ
// Engineer: JaeWook Lee
//
// Create Date:    22:13:13 03/24/07
// Design Name:    7-SegTest
// Module Name:    work
// Project Name:
// Target Device:
// Tool versions: xilinx 7.1.04i
// Description:
//
// Dependencies: Nothing
//
// Revision:
// Revision 0.01 - File Created
// Additional Comments: http://cakel.tistory.com
// 교육용으로 자유롭게 쓸수 있습니다.
////////////////////////////////////////////////////////////////////////////////
module work(CLK, START, AN, SEG);
input CLK;
input START;
output [3:0] AN;
output [7:0] SEG;

reg [30:0] cnt = 0; // ?Hz 분주용
reg start_buf = 0; // 입력 스위치의 토글을 위한 버퍼
reg continue = 0; // 토글을 받아서 계속할찌 안할지 결정
reg toggle = 0; // 토글 기존 값저장
reg c100hz = 0; // ?Hz 분주되었을때 나갈 스위치
reg [4:0] value = 0; // 7-Segment 로 받는 값
reg [7:0] seg_buf = 0; // 7-Segment 나갈 값
reg [3:0] an_buf = 0; // 4개의 LED 주소값

always@(posedge CLK) // 클럭분주

begin
start_buf <= START;

if(start_buf == 1'b1) // 토글용 작동이 잘 안됩니다.
begin
toggle = start_buf;
continue = ~continue;

end

if(continue == 1'b1)
begin

if (cnt == 3000000) // 100hz 용이 아닙니다.
begin

cnt <= 0;
c100hz <= ~c100hz;

end

else

begin

cnt <= cnt + 1;

end

always@(posedge c100hz) // ? Hz가 되었을때

begin
an_buf <= 4'b0000; // 4개의 LED 모두 작동

if(value >= 10) // 10보다 크다면
begin
value = 0; // 0으로 바꾼다.
end

value = value + 4'b0001; // 값을 1씩 증가합니다.

case (value) // 값에 따라 출력할 LED 값 계산

   4'b0000 : seg_buf <= 8'b00111111; // 0
   4'b0001 : seg_buf <= 8'b00000110; // 1
   4'b0010 : seg_buf <= 8'b01011011; // 2
   4'b0011 : seg_buf <= 8'b01001111; // 3
   4'b0100 : seg_buf <= 8'b01100110; // 4
   4'b0101 : seg_buf <= 8'b01101101; // 5
   4'b0110 : seg_buf <= 8'b01111101; // 6
   4'b0111 : seg_buf <= 8'b00000111; // 7
   4'b1000 : seg_buf <= 8'b01111111; // 8
   4'b1001 : seg_buf <= 8'b01101111; // 9
   default : seg_buf <= 8'b00111111; // 0

endcase
end

assign SEG = seg_buf;
assign AN = an_buf;

endmodule

UCF 파일

출력 결과
